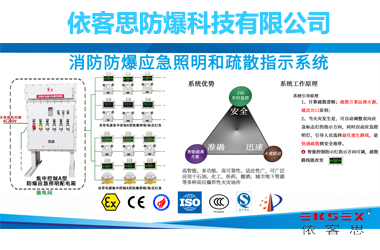

消防應急集中控制電源箱及照明疏散指示系統

設計參考

1、系統由應急照明控制器、應急照明集中電源、集中電源型應急標志燈、照明燈組成。

2、任一臺應急照明控制器直接控制燈具的總數量不應大于3200(宜留有不少于10%的余量)。

(1)應急照明控制器應設置在消防控制室內與FAS 系統實現聯動;可級聯8臺分控制器，擴展控制網絡。

(2)控制器可按預設邏輯實現自動、手動控制系統應急啟動。并可實時檢測每個設備/燈具工作狀態和故障信息。

(3)控制器與集中電源的通信回路采用 NH-RVSP-2"1.5mmSC20/耐火光纖。

3、應急照明集中電源按輸出電壓等級，分為安全電壓A型和非安全電壓B型，回路不超過8路。

(1)A型應急照明集中電源至燈具輸出回路，采用DC24/36V(電源+通信)無極性二總線模式。

(2)非火災模式，在正常照明電源/系統主電源斷電后，可實現燈具應急點亮(系統主電源斷電，應急不超過0.5h)。

(3)應急持續時間參閱GB51309-3.2.4(1-6條)。

(4)配接不同額定功率的燈具時，系統的持續應急時間不同，如:P額定配接功率30min'30minP額定配接功率90min*90min。

4、配電回路設計

(1)回路配接的燈具額定功率總和不應大于配電回路額定功率的80%。回路末端電壓不低于燈具額定工作電壓的80%

(2)應按防火分區、同-防火分區的樓層、隧道區間、地鐵站臺和站廳等為基本單元設置配電回路。

(3)消防控制室、消防水泵房等發生火災時仍需工作、值守的區域和相關疏散通道，應單獨設置配電回路。

(4)封閉樓梯間、防煙樓梯間、空外疏散樓梯應單獨設置配電回路。

(5)配電線路采用耐火線纜;地面標志燈回路采用耐腐蝕橡膠線線，且線路連接采用密封膠處理。

5.集中電源型消防應急燈具

(1) 應急標志燈具采用高亮度 LED,自帶獨立 1D 地址、持續型模式，紅外無線編碼、不銹鋼面板;

(2) 應急地面標志燈采用高亮度 LED,自帶獨立 ID 地址、304 級不銹鋼、防護等級> IP67,廠家提供防水接線盒。

(3) 應急照明燈具采用高亮度 LED,自帶獨立 ID 地址、一般采用非持續型模式,紅外無線編碼，設置屬性。

"如住宅建筑有兼做日常照明要求，可采用以上設計框架，燈具類型選用可兼做日常照明型的集中電源集中控制燈具即可。

"如需詳細設計圖紙和燈具配光曲線等技術資料，請與依客思防爆聯系索要。(400-8018-132)

系統施工注意事項

為保證集中控制型應急照明和疏散指示系統的功能實現和正常運行，應按照項目設計圖紙及深化圖和《應急照明疏散指示系統技術標準》中第四章節“施工”要求施工，施工注意事項具體要求及注意事項如下系統線路敷設施工前，應與我司進行交底聯絡，落實圖紙深化、線緩選用、敷設方式、安裝尺寸等事宜..

1、布線

11系統的施工及布線，應符合GB51309《應急照明疏散指示系統技術標準》和 GB50166《火災自動報警系統施工與驗收規范》的要求。施工質量應滿足《建筑電氣工程施工質量驗收規范》要求。

1.2系統應單獨布線，當有不同電壓等級、不同電流類別的線路，不應布在同一管內。

13線纜在管內或槽盒內，不應有接頭或扭結;導線應在接線盒內采用焊接、壓接、接線端子可靠連接。

1.4系統導線敷設結束后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MQ。15控制器至集中電源/配電箱之間的通信干線宜采用串聯并接方式

1.6集中電源/配電箱至燈具之間的回路接線宜采用串聯并接布線方式，每只燈具宜設一次分支(基于線纜接頭工藝難度及回路壓接工藝壓降考慮)

1.7嵌墻式、地埋式標志燈采用廠家專用預埋盒，并按施工規范，在預埋盒內接線。

1.8 地面標志燈采用廠家專用預埋盒燈具接線頭處必須采用(焊】錫工藝，用廠家配套專用防水接線盒進行連接，再對接線盒進行密封膠密封，以保證接線頭與外界隔離。

2、設置

2.1控制器安裝在消防控制中心，系統主機主電取自消防電源AC220V/50Hz,控制器能與火災報警主機進行通信。

2.2應急照明集中電源/分配電箱可安裝在消防控制中心或樓層配電間/電井;取自消防電源AC220V/50Hz,采用壁掛方式時，應采取加固描

2.3設備接地應牢固，并應設置明顯標識。
